XT102高滲透環(huán)氧樹脂防水防腐涂料
產(chǎn)品說明
XT102高滲透環(huán)氧樹脂防水防腐材料是以高滲透環(huán)氧樹脂裂縫修復(fù)材料技術(shù)為基礎(chǔ)研制的一種改性環(huán)氧防水防腐涂料。它具有優(yōu)異的滲透性能，對于C60以下的混凝土，能沿著水泥水化時產(chǎn)生的毛細(xì)通道滲入混凝土內(nèi)，封堵混凝土毛細(xì)孔道，固化后在混凝土表層形成根植式結(jié)構(gòu)的永久防水防腐涂層，避免了一般防水防腐材料與混凝土面的界面缺陷，不容易出現(xiàn)起皮脫落的情況，并對混凝土表層具有明顯的補強作用。
產(chǎn)品特點
●滲透性能優(yōu)異。表面張力很小，在混凝土表面能夠很好的鋪展，可滲入混凝土表面的微孔、裂縫。
● 濕粘結(jié)強度高。特殊的環(huán)氧水下固化劑使得材料可以在潮濕基面固化良好，固化后不起皺、不會剝離混凝土表面。
● 粘度小。可噴涂、抹刷等，施工操作簡單。
● 耐化學(xué)品優(yōu)良。對酸、堿、鹽和有機溶劑都有優(yōu)良的抵抗力。
適用范圍
●各種結(jié)構(gòu)的混凝土表面防水防腐。
技術(shù)指標(biāo)
（執(zhí)行JC/ T 2217-2014《環(huán)氧樹脂防水涂料》）
項 目 | 技術(shù)指標(biāo) | 檢測結(jié)果 | |
初始粘度/mPa·s | ≤ 12 | 8±3 | |
固體含量/% | ≥ 60 | 80±5 | |
干燥時間/h | 表干時間 | ≤ 12 | 5.5±1 |
實干時間 | ≤ 24 | 9±2 | |
涂層抗?jié)B壓力/MPa | ≥ 1.0 | 1.3±0.1 | |
粘結(jié)強度/MPa | 干基面 | ≥ 3.0 | 4.5±0.5 |
潮濕基面 | ≥ 2.5 | 3.5±0.5 | |
浸水處理 | ≥ 2.5 | 3.5±0.5 | |
耐化學(xué)介質(zhì) | 耐酸性 | 涂層無開裂、起皮、剝落 | 涂層無開裂、起皮、剝落 |
耐堿性 | 涂層無開裂、起皮、剝落 | 涂層無開裂、起皮、剝落 | |
耐鹽性 | 涂層無開裂、起皮、剝落 | 涂層無開裂、起皮、剝落 | |
施工要點
● 漿液配制：按高滲透環(huán)氧：固化劑=100:（8～12）的重量比，將固化劑倒入高滲透環(huán)氧漿液中充分?jǐn)嚢?，即可施工?/p>
●使用前應(yīng)清潔基材表面，所有被處理表面應(yīng)無積水、污物、灰塵、油污和其他污染物。

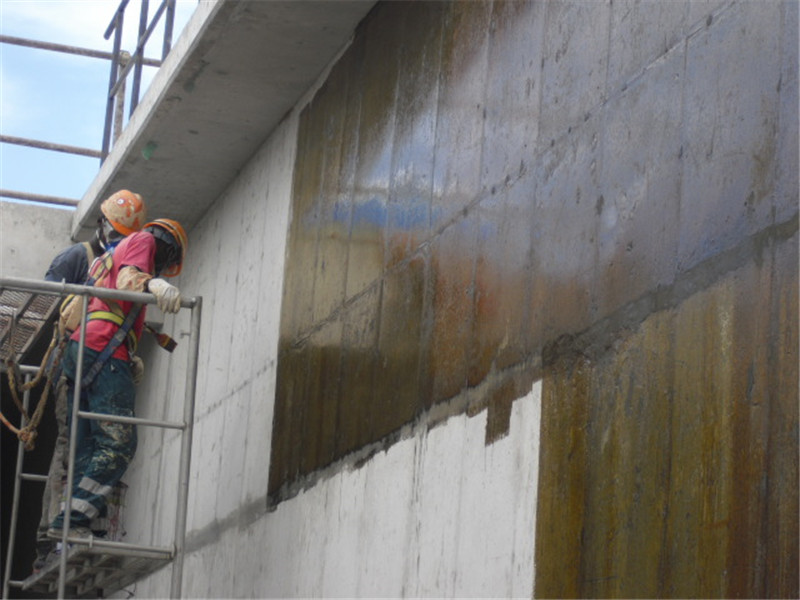

● 可使用機械噴涂或滾筒、刷子等進行施工。
● 有明水的情況下，應(yīng)采用拖把、毛巾等除去表面明水，使混凝土施工基面盡量干燥以達到最佳滲透效果。
注意事項
● 配制的漿液應(yīng)在一小時內(nèi)用完，以防粘度太高不利于涂刷。
● 施工現(xiàn)場應(yīng)保持空氣流通，并應(yīng)戴好勞保用品。
●灌漿后應(yīng)及時用環(huán)保型有機溶劑清洗機具。
● 該產(chǎn)品應(yīng)存放于干燥、陰涼、通風(fēng)處，切勿暴曬和接觸明火。
包裝規(guī)格

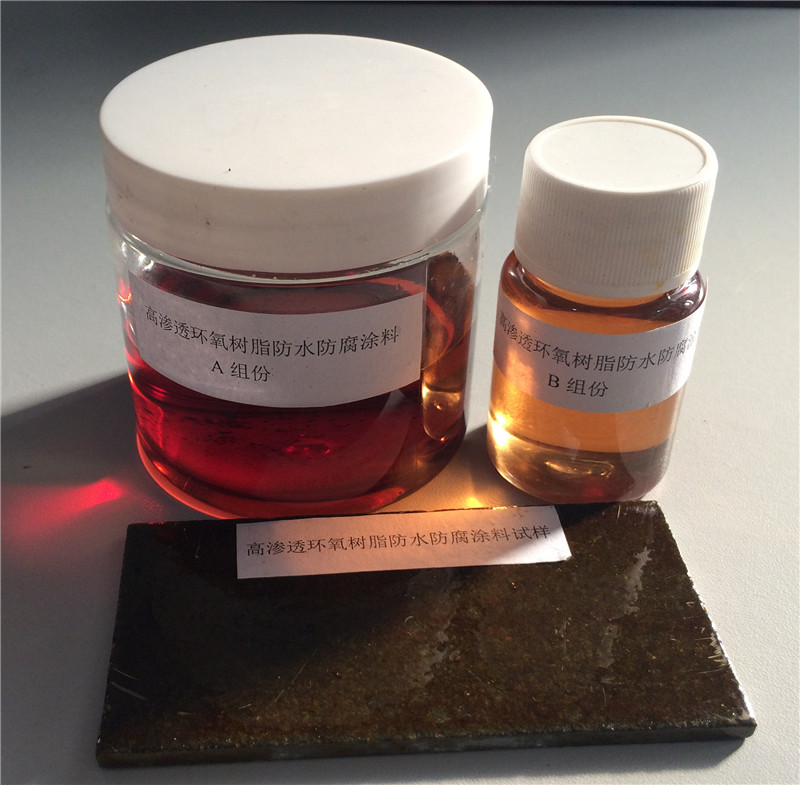

采用塑料桶包裝，A組分：20Kg/桶或200kg/桶；B組分：2.5kg/桶或20kg/桶。
貯存期
12個月。

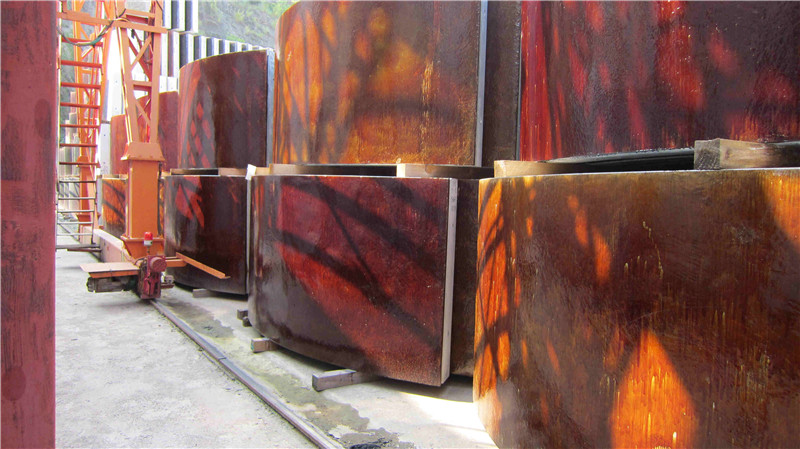

廣泛地應(yīng)用在房屋建筑、高速公路、城市道橋、地鐵及軌道交通、高速鐵路、機場、煤礦、水利水電設(shè)施工程等眾多領(lǐng)域
